MERAKIT LAMPU KEDIP

Alat yang diperlukan:

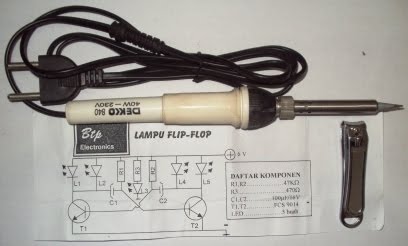

1. Solder Listrik
2. Tang potong/ dapat menggunakan potong kuku
3. Batere /adaptor 6v
4. Skema lampu kedip

Bahan /komponen yang diperlukan:
1. Resistor 47kΩ 2 buah
2. Resistor 470Ω 1 buah
3. Elco 100µf/16v 2 buah
4. Transistor fcs 9014 2 buah
5. Led 5 buah
6. PCB lampu kedip 1 buah
7. Tenol 0,5 m
8. Kabel merah hitam 0,5 m

PCB
Cara Pemasangan.
Masukkan satu persatu komponen ke dalam PCB, solder kaki-kakinya kemudian potong yang rapi, dengan urutan sebagai berikut:
1. Pasang resistor 1dan 2 (47kΩ) yang warnanya kuning, ungu, jingga, emas
2. Pasang resistor3 (470Ω) yang berwarna kuning, ungu, coklat, emas
3. Pasang Elco 100µf/16v, jangan sampai terbalik kaki panjang positip (+)
4. Pasang Transistor1, dan 2 perhatikan kaki-kakinya jangan sampai terbalik
5. Pasang Led 1 sampai 5 perhatikan kaki-kakinya jangan sampai terbalik
6. Pasang kabel merah untuk kutup batere positip(+) dan hitam negatip (-)
